ちょっと、そこ！ディンプル フィン ローラーのサプライヤーとして、私はこれらの気の利いた機械がどのように機能するかを詳しく説明できることにとても興奮しています。ディンプル フィン ローラーの何がすごいのかと疑問に思われるかもしれません。そうですね、熱伝達の強化が必須となる熱交換器やその他のコンポーネントの製造において、これは重要な役割を果たします。
まず、ディンプルフィンとは何かについて基本的な理解をしてみましょう。ディンプルフィンとは、熱交換器に使用されるフィンの一種です。表面には小さな丸い突起または「くぼみ」があります。これらのディンプルは、フィンの上を通過する流体 (空気または液体) の流れを妨げ、乱流を増大させます。そして乱流が増えると熱伝達が良くなります。

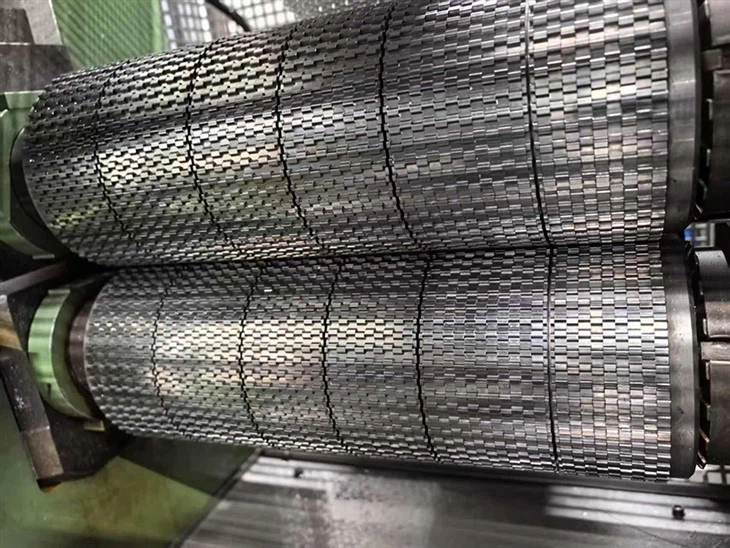

では、ディンプルフィンローラーはどのようにしてこのディンプルを作り出しているのでしょうか？マシンはいくつかの主要なコンポーネントで構成されています。メイン ローラーは 2 つあり、通常は高品質の鋼で作られています。これらのローラーの 1 つは滑らかな表面を持ち、もう 1 つはフィン素材に作成したいディンプルの形状に対応する小さな丸い空洞のパターンが刻まれています。
プロセスが開始されると、通常はアルミニウムまたは銅 (優れた熱伝導率のため) で作られたフィン材料のストリップが 2 つのローラー間のギャップに供給されます。ローラーは反対方向に回転し、フィン素材を引き込みます。フィン素材が滑らかなローラーと彫刻ローラーの間を通過すると、彫刻ローラーによって加えられる圧力によってフィン素材がキャビティに押し込まれ、ディンプルが形成されます。
ローラーによって加えられる圧力は慎重に制御されます。圧力が低すぎると、ディンプルが適切に形成されず、フィンに望ましい熱伝達特性が得られなくなります。一方、圧力が高すぎるとフィン素材にダメージを与え、亀裂や破損を引き起こす可能性があります。そのため、最新のディンプル フィン ローラーのほとんどには、フィン素材の種類と厚さに応じて調整できる圧力制御システムが装備されています。
ローラーの回転速度も重要な要素です。回転速度を遅くすると、より正確なディンプル形成が可能になりますが、生産率も低下します。回転速度が速いほど生産量は増加しますが、速度が高すぎると不完全なディンプルが作成される危険性があります。メーカーは通常、生産要件と満たす必要のある品質基準に基づいてバランスを見つけます。
ここで、ディンプル フィン ローラーを使用して製造できるさまざまなタイプのフィンについて説明します。人気のあるタイプの 1 つは、水路フィンローラー。これらのフィンは、水冷熱交換器で使用するために設計されています。これらのフィンのディンプルは、フィン表面上の水の流れを改善し、水とフィンの間の熱伝達を高めます。
もう一つのタイプは、風路ルーバーフィン。空冷熱交換器では、これらのフィンは空気と接触する表面積を増やし、空気の流れを妨げるために使用されます。エアパスルーバーフィンのディンプルがルーバーと連動してさらに乱流を生み出し、熱伝達効率を大幅に向上させます。
のオフセットストリップフィンディンプルフィンローラーを使用して製造されることも一般的です。これらのフィンは一連のオフセット ストリップで構成されており、その上のディンプルは流体の流れの乱流を増加させることによって熱伝達性能をさらに高めます。
ディンプル フィン ローラーの優れた点の 1 つは、その多用途性です。これらを使用して、さまざまなサイズ、形状、ディンプル パターンのフィンを製造できます。この柔軟性により、メーカーは熱交換器用途の特定の要件に応じてフィンをカスタマイズできます。
基本的なディンプル形成プロセスに加えて、一部のディンプル フィン ローラーでは他の操作も実行できます。例えば、ディンプルを形成した後にフィン素材を所望の長さに切断するための切断機構を装備することができる。これにより時間が節約され、追加の処理ステップの必要性が減ります。
ディンプルフィンローラーのメンテナンスも比較的簡単です。ディンプルの品質に影響を与える可能性のある破片や汚染物質の蓄積を防ぐには、ローラーの定期的な清掃が不可欠です。スムーズな動作を確保し、機械の寿命を延ばすためには、可動部品の潤滑も必要です。
熱交換器や高性能フィンを必要とするその他のコンポーネントの製造に携わっている場合、ディンプル フィン ローラーは間違いなく価値のある投資です。これは、優れた熱伝達特性を備えたフィンの製造に役立ち、ひいては製品の全体的なパフォーマンスを向上させることができます。
生産効率の向上を目指す小規模メーカーであっても、高品質のフィン生産を目指す大規模事業であっても、当社のディンプル フィン ローラーはお客様のニーズを満たすように設計されています。当社は、さまざまな機能を備えたさまざまなモデルを提供しており、当社の専門家チームは、特定の要件に適したマシンを選択するために必要なサポートとガイダンスを提供します。
当社のディンプル フィン ローラーについて詳しく知りたい場合、または購入の可能性について相談したい場合は、お気軽にお問い合わせください。当社のマシンがお客様のビジネスにどのようなメリットをもたらすかについてお話ししたり、ご質問があればいつでも喜んでお答えいたします。
参考文献
- 熱交換器設計ハンドブック
- 熱伝達強化の原理
